트위스트 페어를 압착하는 방법?

먼저, 무엇이 있는지 보자.꼬인 쌍. 이 통신 케이블은 하나 이상의 절연 도체 쌍으로 구성됩니다. 도체는 함께 꼬여 플라스틱 덮개로 덮여 있습니다. 인터넷에 연결하는 데 사용되는 네트워크 케이블은 4 쌍의 도체로 구성됩니다.

연선을 압축하기 전에 어떤 목적으로 사용할지 결정해야합니다. 있다 크림 핑의 두 가지 주요 유형 연선 커넥터 :

•
  직접 링크 - 컴퓨터와 스위치 / 허브 / 라우터 연결 용
•
  가교 - 두 대의 컴퓨터를 연결하는 방법

직선 링크를 사용하면 트위스트 페어의 양쪽 끝이 서로 다른 방향으로 교차 연결되는 한 패턴으로 압착됩니다. 보통 때 직선을위한 연선 꼬임 선 쌍은 다음 순서로 배열됩니다.

•
  브라운 / 화이트 브라운 / 그린 / 화이트 / 블루 / 오렌지 / 오렌지 흰색 흰색과 녹색 / 청색

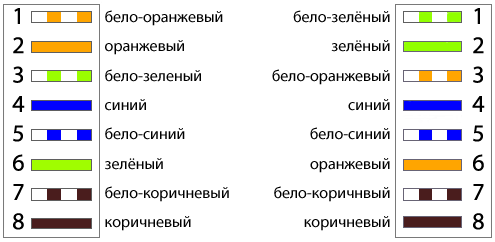

언제? 교차 링크 트위스트 페어의 한쪽 끝은 이전 구성표에 의해 압축되고 다른 쪽 끝은 다른 구성표에 의해 압축됩니다.

•
  흰색 / 녹색 / 녹색 / 흰색 / 주황색 / 파란색 / 흰색 / 파란색 / 주황색 / 흰색 / 갈색 / 갈색


원칙적으로 최신 네트워크 카드는 두 대의 컴퓨터를 연결할 때 "이해"하고 직접 연결 할 수 있지만 안전하다고하는 것이 좋습니다.

집에서 꼬인 쌍을 어떻게 접을 수 있습니까? 이렇게하려면 케이블 자체, 여러 RJ-45 커넥터 및 특수 도구가 필요합니다. 크림 핑 펜치 (크림 퍼, 크림 퍼).

크림프 플라이어는 세 가지 작업 영역으로 구성되며 각 영역은 고유 한 기능을 수행합니다. 핸들이 있습니다. 칼 일부 모델에는 원형 케이블에서 외부 절연을 제거하도록 설계된 홈이 있습니다. swage의 중심에는 특별한 둥지커넥터는 또한 크림프된다. 그리고 크림 퍼의 상단 부분에는 도움이되는 부분이 있습니다. 외부 단열재를 떼어 내다. 꼬인 쌍.

따라서 꼬인 쌍을 압축하려면 먼저붙박이 칼을 가진 케이블의 끝을 온화하게 정돈하십시오. 그런 다음 특수 나이프로 단열재에서 약 3cm 케이블을 청소해야합니다. 원칙적으로 일반 칼이나 가위로 교체 할 수 있습니다.

이 후에, 당신은 희석해야하고,와이어 쌍을 정렬하십시오. 그런 다음 원하는 구성표에 따라 색상에 따라 배선을 배치하고 정렬해야합니다. 정렬 된 도체를 단단히 조인 후에는 빌트인 나이프를 사용하여 팁을 자르고 약 1cm의 직조 도체를 남겨 두어야합니다.

이 후, 정렬 된 도체는커넥터 RJ-45. 지휘자의 섹션은 골짜기의 끝에 도달해야합니다. 케이블 피복이 고정 용으로 설계된 래치 뒤쪽으로 나옵니다. 또한 멈추게하십시오. 그런 다음 컨덕터가 색상으로 올바르게 배치되었는지 다시 확인하고 커넥터가 멈출 때까지 스 웨지에 놓아야합니다. 그런 다음 포크의 케이블 잠금 장치가 제자리에 고정 될 때까지 압착 펜치를 꽉 쥐십시오.

그러나 당신은 주름이 없지만,트위스티드 페어, 음, 그냥 나쁜. 그런 다음 얇은 스크루 드라이버를 사용하여 압착 할 수 있습니다. 이 방법은 노동 집약적이며 덜 효과적이지만 긴급 상황에서는 유용 할 수 있습니다. 스크류 드라이버로 트위스트 페어를 압착하는 방법은 무엇입니까?

이전 사례와 마찬가지로 청소가 필요합니다.절연, 색상별로 도체를 확장하여 커넥터에 삽입하십시오. 그 후, 플라스틱 커넥터 리테이너와 콘택트 덴트는 그 표면 위로 튀어 나오지 않도록 버려 져야합니다. 이렇게하려면 스크루 드라이버의 끝을 가로 질러 그들을 누르십시오. 이 후에 드라이버를 배치하고 마지막으로 접촉부를 익혀 ​​이빨이 단열재에 들어갈 수 있도록해야합니다. 열심히 밀어야하지만 조심스럽게해야합니다.

꼬인 쌍을 올바르게 짤 수 있는지 확인하십시오. 특수 장치 - 테스터. 경우에 따라 테스터조차 필요하지 않습니다. 제대로 작동하지 않거나 작동하지 않는 네트워크 일 수도 있고 케이블이 심하게 또는 잘못 압착 된 것으로 나타납니다.
